Структура процессора Alpha 21064 представлена

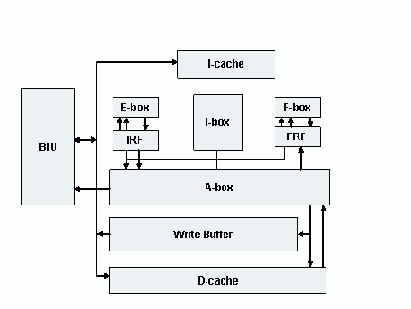

Структура процессора Alpha 21064 представлена на рис. 10.1.

Рис. 10.1. Структура процессора Alpha 21064

Основные функциональные блоки процессора Alpha 21064:

I-cache - кэш команд.
IRF - регистровый файл целочисленной арифметики.
F-box - устройство арифметики с плавающей точкой.
E-box - устройство целочисленной арифметики (7 ступеней конвейера).
I-box - командное устройство (управляет кэш команд, выборкой и дешифрацией команд).
A-box - устройство управления загрузкой/сохранением данных. Управляет процессом обмена данными м/у IRF, FRF, кэш данных и внешней памятью.
Write Buffer - буфер обратной записи.
D-cache - КЭШ данных.
BIU - интерфейсный блок, с помощью которого подключаются внешняя кэшпамять, размером 128 Кб-8 Мб.
