Прерывания и исключения - это события, которые указывают на возникновение в системе или в выполняемой в данный момент задаче определенных условий, требующих вмешательства процессора. Возникновение таких событий вынуждает процессор прервать выполнение текущей задачи и передать управление специальной процедуре либо задаче, называемой обработчиком прерывания или обработчиком исключения. Различные синхронные и асинхронные события в системе на основе ЦП IA-32 можно классифицировать следующим образом:


увеличить изображение

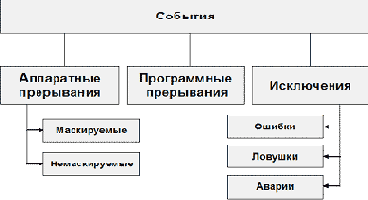

Рис. 13.1.  Классификация событий в системе на основе ЦП IA-32

Прерывания обычно возникают в произвольный момент времени. Прерывания бывают аппаратные (или внешние) и программные.

Внешние прерывания генерируются по аппаратному сигналу, поступающему от периферийного оборудования, когда оно требует обслуживания. Процессор определяет необходимость обработки внешнего прерывания по наличию сигнала на одном из контактов INTR# или NMI#. При появлении сигнала на линии INTR# внешний контроллер прерываний (например, 8259A) должен предоставить процессору вектор (номер) прерывания. С линией NMI# всегда связано прерывание #2.

В процессорах Pentium, P6 и Pentium 4 эти линии могут быть сконфигурированы на использование встроенным контроллером прерываний - APIC (Advanced Programmable Interrupt Controller), тогда они называются LINT0 и LINT1 и их назначение определяется настройками APIC.

Прерывания, которые генерируются при поступлении сигнала на вход INTR#, называют маскируемыми аппаратными прерываниями. Бит IF в регистре флагов позволяет заблокировать (замаскировать) обработку таких прерываний.

Прерывания, генерируемые сигналом NMI#, называют немаскируемыми аппаратными прерываниями. Немаскируемые прерывания не блокируются флагом IF. Пока выполняется обработчик немаскируемого прерывания, процессор блокирует получение немаскируемых прерываний до выполнения инструкции IRET, чтобы исключить одновременную обработку нескольких немаскируемых прерываний.



Прерывания всегда обрабатываются на границе инструкций, т.е. при появлении сигнала на контакте INTR# или NMI# процессор сначала завершит выполняемую в данный момент инструкцию (или итерацию при наличии префикса повторения), а только потом начнет обрабатывать прерывание. Помещаемый в стек обработчика адрес очередной инструкции позволяет корректно возобновить выполнение прерванной программы.

С помощью инструкции INT n (n - номер прерывания) можно сгенерировать прерывание с любым номером 0...255. Такие прерывания называют программными. Состояние бита IF в регистре флагов не влияет на возможность генерации программных прерываний. Программные прерывания могут использоваться для доступа к сервисам операционной системы (например, INT $21 - сервисы DOS, INT $80 - сервисы Linux), функциям драйверов устройств (например, INT $33 - драйвер мыши) или специальным сервисам (INT $10 - видео-сервис BIOS, INT $31 - DPMI-сервис), INT $67 - сервис EMS).

Хотя номер прерывания в этой инструкции может быть любым, следует отметить, что, например, при использовании вектора #2 для вызова обработчика немаскируемого прерывания внутреннее состояние процессора будет отличаться от того, которое бывает при обработке аппаратного немаскируемого прерывания. Аналогично, попытка вызвать обработчик исключения с помощью этой инструкции может оказаться неудачной, т.к. при возникновении большинства исключений в стек включается код ошибки, а при генерации программного прерывания этого не происходит. Обработчик исключения извлекает из стека код ошибки, а в случае программного прерывания из стека будет ошибочно извлечен адрес возврата, что нарушит целостность стека и, в конечном итоге, скорее всего, приведет к исключению #13 или более тяжелому.

Исключения являются для процессора внутренними событиями и сигнализируют о каких-либо ошибочных условиях при выполнении той или иной инструкции. Источниками исключений являются три типа событий:

  • генерируемые программой исключения, позволяющие программе контролировать определенные условия в заданных точках программы (INTO - проверка на переполнение, INT3 - контрольная точка, BOUND - проверка границ массива);
  • исключения машинного контроля (#18), возникающие в процессе контроля операций внутри чипа и транзакций на шине процессора (Pentium, P6 и Pentium 4);
  • обнаруженные процессором ошибки в программе (деление на ноль, нарушение правил защиты, отсутствие страницы и т.п.)




Исключения процессора, в зависимости от способа генерации и возможности рестарта вызвавшей исключение команды, подразделяются на нарушения, ловушки и аварии.

Нарушение (отказ) - это исключение, которое обнаруживается либо перед исполнением, либо во время исполнения команды. При этом процессор переходит в состояние, позволяющее осуществить рестарт команды. В качестве адреса возврата в стек обработчика заносится адрес вызвавшей исключение команды.

Ловушка возникает на границе команд сразу же после команды, вызвавшей это исключение. Значения регистров CS и EIP, заносимые в стек обработчика, указывают на очередную команду. Например, если ловушка сработала на команде JMP, то в стеке запоминаются значения регистров CS и EIP, указывающие на ссылку команды JMP.

В некоторых случаях для ловушек и нарушений невозможен рестарт команды, например, если один из операндов расположен ниже текущего указателя стека, т.е. по адресу памяти меньшему, чем вершина стека.

Авария не позволяет осуществить рестарт программы, и зачастую нельзя точно локализовать команду, вызвавшую это исключение. Исключения типа "авария" генерируются при обнаружении серьезных ошибок, таких как неразрешенные или несовместимые значения в системных таблицах или аппаратные сбои.

Типичным случаем аварии является исключение #8 "двойная ошибка". Двойная ошибка происходит, когда процессор пытается обработать исключение, а его обработчик генерирует еще одно исключение. Для некоторых исключений процессор не генерирует двойную ошибку, такие исключения называют "легкими". Только ошибки деления (исключение #0) и сегментные исключения (#10, #11, #12, #13), называемые "тяжелыми", могут вызвать двойную ошибку. Таким образом, получение исключения "неприсутствие сегмента" во время обработки исключения отладки не приведет к двойной ошибке, в то время как ошибка сегмента, происходящая во время обработки ошибки деления на нуль, приведет к исключению #8.

Если при попытке вызвать обработчик исключения #8 возникает ошибка, процессор переходит в режим отключения (shutdown mode).


Вывести из этого режима процессор могут только аппаратные сигналы: NMI#, SMI#, RESET# или INIT#. Обычно чипсет, обнаружив на шине процессора цикл отключения, инициирует аппаратный сброс.

Если на границе инструкции обнаруживается, что требуется обработка более одного прерывания или исключения, процессор обрабатывает прерывание или исключение с наивысшим приоритетом. Исключения с низким приоритетом снимаются, а прерывания с низким приоритетом откладываются. Снятые исключения могут быть потом снова сгенерированы при возврате из обработчика.

Архитектура IA-32 предоставляет механизм обработки прерываний и исключений, прозрачный для прикладного и системного программного обеспечения. При возникновении прерывания или исключения текущая выполняемая задача автоматически приостанавливается на время действий обработчика, после чего ее выполнение возобновляется без потери непрерывности, кроме случаев, когда обработка прерывания или исключения вынуждает завершить программу.

Все прерывания и исключения имеют номер (иногда именуемый вектором) в диапазоне от 0 до 255. Номера 0...31 зарезервированы фирмой Intel для исключений.
