Интерфейс USB
Спецификация периферийной шины USB была разработана лидерами компьютерной и телекоммуникационной промышленности (Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom) для подключения компьютерной периферии вне корпуса ПК с автоматическим автоконфигурированием (Plug&Play). Первая версия стандарта появилась в 1996 г. Агрессивная политика Intel по внедрению этого интерфейса стимулирует постепенное исчезновение таких низкоскоростных интерфейсов, как RS 232C, Access.bus и т.п. Однако для высокоскоростных устройств с более строгими требованиями к производительности (например, доступ к удаленному накопителю или передача оцифрованного видео) конкурентом USB является интерфейс IEEE 1394.
Интерфейс USB представляет собой последовательную, полудуплексную, двунаправленную шину со скоростью обмена:
- USB 1.1 - 1,5 Мбит/с или 12 Мбит/с;
- USB 2.0 - 480 Мбит/с.
Шина позволяет подключить к ПК до 127 физических устройств. Каждое физическое устройство может, в свою очередь, состоять из нескольких логических (например, клавиатура со встроенным манипулятором-трекболом).
Кабельная разводка USB начинается с узла (host) (рис. 15.3). Хост обладает интегрированным корневым концентратором (root hub), который предоставляет несколько разъемов USB для подключения внешних устройств. Затем кабели идут к другим устройствам USB, которые также могут быть концентраторами, и функциональным компонентам (например, модем или акустическая система). Концентраторы часто встраиваются в мониторы и клавиатуры (которые являются типичными составными устройствами). Концентраторы могут содержать до семи "исходящих" портов.

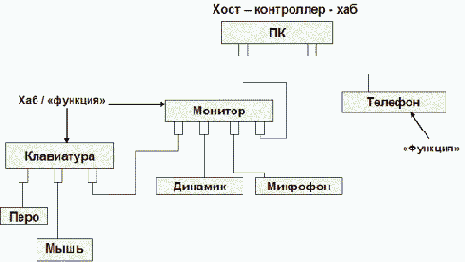

Рис. 15.3. Топология подключения устройств к USB
Для передачи сигналов шина USB использует четырехпроводной интерфейс. Одна пара проводников ("+5В" и "общий") предназначена для питания периферийных устройств с нагрузкой до 500 мА. Данные передаются по другой паре ("D+" "D"). Для передачи данных используются дифференциальные напряжения до 3 В (с целью снижения влияния шума) и схема кодирования NRZI1) (что избавляет от необходимости выделять дополнительную пару проводников под тактовый сигнал).
Интерфейс USB 1.1 декларирует два режима:
- низкоскоростной подканал (пропускная способность - 1,5 Мбит/с), предназначенный для таких устройств, как мыши и клавиатуры;
- высокопроизводительный канал, обеспечивающий максимальную пропускную способность 12 Мбит/с, что может использоваться для подключения внешних накопителей или устройств обработки и передачи аудио- и видеоинформации.
Все концентраторы должны поддерживать на своих исходящих портах устройства обоих типов, не позволяя высокоскоростному трафику достигать низкоскоростных устройств. Высокопроизводительные устройства подключаются с помощью экранированного кабеля, длина которого не должна превышать 3 м. Если же устройство не формулирует особых требований к полосе пропускания, его можно подключить и неэкранированным кабелем (который может быть более тонким и гибким). Максимальная длина кабеля для низкоскоростных устройств - 5 м. Требования устройства к питанию (диаметр проводников, потребляемая мощность) могут обусловить необходимость использования кабеля меньшей длины. Из-за особенностей распространения сигнала по кабелю число последовательно соединенных концентраторов ограничено шестью (и семью пятиметровыми отрезками кабеля).
Хост узнает о подключении или отключении устройства из сообщения от концентратора (эта процедура называется опросом шины - bus enumeration). Затем хост присваивает устройству уникальный адрес USB (1:127). После отключения устройства от шины USB его адрес становится доступным для других устройств.
Для индивидуального обращения к конкретным функциональным возможностям составного устройства применяется 4-битное поле конечной точки. В низкоскоростных устройствах за каждой функцией закрепляется не более двух адресов конечных точек: нулевая конечная точка используется для конфигурации и определения состояния USB, а также управления функциональным компонентом; а другая точка - в соответствии с функциональными возможностями компонента. Устройства с максимальной производительностью могут поддерживать до 16 конечных точек, резервируя нулевую точку для задач конфигурации и управления USB.
Хост опрашивает все устройства и выдает им разрешения на передачу данных (рассылая для этого пакет-маркер - Token Packet). Таким образом, устройства лишены возможности непосредственного обмена данными - все данные проходят через хост. Это условие сильно мешало внедрению интерфейса USB на рынок портативных устройств. В результате в конце 2001 года было принято дополнение к стандарту USB 2.0 - спецификация USB OTG (On-The-Go), предназначенная для соединения периферийных USB-устройств друг с другом без необходимости подключения к хосту (например, цифровая камера и фотопринтер). Устройство, поддерживающее USB OTG, способно частично выполнять функции хоста и распознавать, когда оно подключено к полноценному хосту (на основе ПК), а когда - к другому периферийному устройству. Спецификация описывает также протокол согласования выбора роли хоста при соединении двух USB OTG-устройств.
Данные на шине передаются транзакциями, интервал между которыми составляет 1 мс. Предусмотрено четыре типа транзакций.
Управляющие передачи используются для конфигурации вновь подключенных устройств (например, присвоения им адреса USB) и их компонентов. Устройства с максимальной производительностью могут быть настроены на работу с конфигурационными сообщениями длиной 8, 16, 32 или 64 байта (по умолчанию - 8 байт). Устройства с низкой производительностью в состоянии распознавать управляющие сообщения длиной не более 8 байт.
Групповая передача (bulk) используется для адресной пересылки данных большого объема (до 1023 байт). В качестве примера можно привести передачу данных на принтер или от сканера. Устройства с низкой производительностью не поддерживают этот режим.
Передача данных прерывания, например, введенных с клавиатуры данных или сведений о перемещении мыши. Эти данные должны быть переданы достаточно быстро для того чтобы пользователь не заметил никакой задержки. В соответствии со спецификациями время задержки USB составляет несколько миллисекунд.
Изохронные передачи (передачи в реальном масштабе времени).
Пропускная способность и задержка доставки оговариваются до начала передачи данных. К изохронным данным алгоритмы коррекции ошибок неприменимы (поскольку время на повторную их ретрансляцию превышает допустимый интервал задержки). За один сеанс в таком режиме может быть передано до 1023 байт. Устройства с низкой производительностью не поддерживают этот режим.
Следует также отметить, что разными производителями предлагались спецификации, описывающие интерфейс различных аппаратных реализаций контроллера USB. Фирмой Intel была предложена спецификация UHCI (Universal Host Controller Interface), которая предусматривает чрезвычайно простую аппаратную реализацию контроллера USB. В рамках данной спецификации основные функции контроля и арбитража шины возлагаются на программный драйвер. Альтернативная спецификация была предложена компаниями Compaq, Microsoft и National Semiconductor - OHCI (Open Host Controller Interface). Контроллеры по спецификации OHCI обладают унифицированным абстрактным интерфейсом, предусматривающим аппаратную реализацию большинства управляющих функций, что облегчает их программирование.
